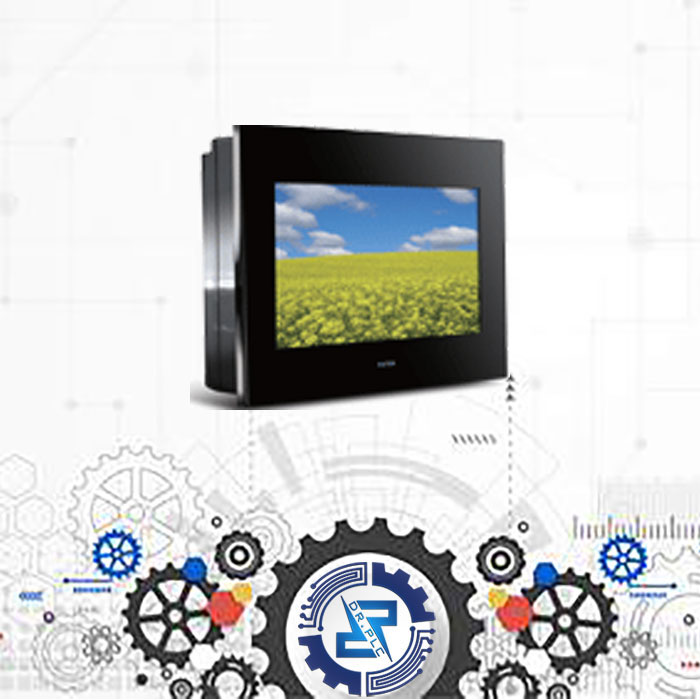

HMI فتک سایز 4.3 اینچ سری P5

FATEKبا ارائه سری حرفه ای P5 و سری اقتصادی P2 ،کیفیت و کارآیی بالا را در زمینه واسطهای اپراتوری به ارمغان آورده است. امکان یکپارچه شدن PLC و HMI در یک تجهیز باعث صرفه جویی در فضا و هزینه می گردد. همچنین نرم افزار برنامه ریزی چشم نواز و گرافیک بی نظیر آن به ایجاد واسطهای اپراتوری زیبا و کارآمد کمک شایان می نماید.

• ابعاد 4/3 ، 7 ، 10/2 و 15 اینچ
• امکان انتقال فایل پروژه داخل HMI از راه دور
• ارتباط تبلت و گوشی های هوشمند با VNC
• امکان یکپارچه شدن PLC و HMI در یک تجهیز
• کیفیت بی نظیر با امکانات تفکیک 16/7 میلیون رنگ
• دارای مدلهایی با ورودی VGA جهت اتصال دوربین و ...
• امکانات متمایز و قدرتمند Log و Trend
• امکان نمایش برنامه داخل PLC بر روی HMI
• نرم افزار قدرتمند FV Designer

•

  بهره گیری از استانداردهای بالا جهت کیفیت و ایمنی در برابر نوبز

  نرم افزار FV Designerکاربر پسند و حرفه ای با گرافیک زیبا و کاملا متمایز

  امکانات برنامه ریزی قدرتمند

  پورتهای ارتباطی ایزوله

  قابلیت تغییر منوهای نرم افزار با سلیقه کاربر

  آرشیو کامل شکلها و المانهای موجود در صنعت

  امکان تعریف Tagجهت آدرس دهی آسان

  قابلیت ذخیره دیتا کاملا منعطف بر اساس نیاز کاربر

  امکان انتقال فایل برنامه از طریق FTP Serverبدون نیاز به حضور در محل پروژه

  امکان نمایش بر روی تبلت و گوشیهای هوشمند از طریق VNC Server

  امکان ارتباط از PCبه PLCاز طریق HMI

  دارای برنامه زمانبندی انجام عملیات مختلف بر اساس ساعت و تاریخ

  مانیتورینگ آنلاین برنامه داخل PLC

  امکانات ویژه نرم افزاریFATEK HMI

  قابلیت آپلود و دانلود پروژه از طریق فلش (USB)

  انتقال یا کپی کردن فایلهای ذخیره شده در حافظه HMIبه PC(حافظه داخلی یا فلش USB) از طریق کابل mini-USBیا پورت Ethernet(سری N,N1)

  دانلود تنظیمات منوی سیستمی HMIهمزمان با دانلود برنامه از طریق کابل یا فلش USB

  پسورد گذاری جهت آپلود و دانلود برنامه HMI

  اختصاص پسورد جهت دسترسی به صفحات HMIو آبجکتها

  تعیین پسوردهای Installmentدر پریودهای زمانی جهت قفل شدن HMI

  پشتیبانی از سرور SMTP(ارسال ایمیل) (سریهای N,N1)

  پشتیبانی از سرور VNC( مانیتورینگ و اپراتوری HMIروی موبایل و PC) (سریهای N,N1)

  پشتیبانی از سرور FTP(دسترسی به حافظه های داخلی HMIو فلش USB) (سریهای N,N1)

  کانفیگ برد CBEH/CBEروی PLCاز طریق HMIبدون نیاز به نرم افزار Fatek Ethernet Configuration Tools

  آپدیت برنامه PLCاز طریق اتصال فلش USBبه HMI

  آپدیت برنامه PLCاز طریق واسط HMIو نرم افزار WinProLadderبدون نیاز به کابل دانلود PLC

  نمایش برنامه PLCبهمراه وضعیت بیتها و مقدار رجیسترها روی صفحه HMIبا فرمت Ladder

  پروتکل User-Definedبرای ارتباط با دیوایسهای بدون پروتکل

  قابلیت Multi-Linkبرای دسترسی Slave HMIبه دیتای PLCاز طریقMaster HMI

  اتصال به پرینتر از طریق پورت سریال  (SPRT A series , EPSON ESC/POS)و USB(PIC Bridge)

  انتقال مستقیم دیتاهای لاگ شده به Printerو چاپ دیتاها

  ذخیره فایلهای لاگ شده با فرمتFBFو نمایش فایلها با فرمت دلخواه TEXT، Excelیا PDF

  قابلیت اتصال به بارکد خوان (Barcode Reader)از طریق پورت سریال و USB

  پشتیبانی از فایلهای با فرمت GIF

  قابلیت تنظیم دینامیک مقادیر آلارم در Alarm Setting(اختصاص رجیستر برای مقدار آلارم )

  تنظیمات Video Inputبرای اتصال به دوربین از طریق پورت USBو ذخیره imageروی حافظه داخلی ، فلش USBیا میکرو SD

  ارسال ایمیل در زمان وقوع آلارم با پیوست تصویر دریافتی بهمراه پیغام مربوطه و تاریخ وقوع آلارم (سری N,N1)

  قابلیت لوله کشی با آبجکت Pipelineو نمایش جهت سیال با رجیستر کنترلی

  پشتیبانی از تقویم شمسی و میلادی

• مشخصات		توضیحات
  نمایشگر	نوع نمایشگر	TFT LCD، 16.7میلیون رنگ
  	اندازه	4.3” (16:9)
  	رزولوشن	480 X 272
  	نور زمینه	LED, 500nits
  	طول عمر نور زمینه	30،000 ساعت
  صفحه لمسی	نوع	4-wire Resistive Film
  حافظه	حافظه ماندگار	120KB
  	حافظه ماندگار غیر همزمان	12MB
  حافظه ذخیره اطلاعات داخلی		64MB
  حافظه پروژه		32MB
  ساعت و تقویم داخلی		دارد
  پورتها و I/O	Serial	کانکتور: D-Sub 9-Pin	COM1: RS-232 (2W)
  		کانکتور DIN	COM2: RS-422/485
  			COM3: RS-485
  	Video	---
  	LAN	10M/100M
  	USB	USB2.0 Type A (Host)x1– برنامه ریزی و پروگرام
  		USB2.0 Type mini-B (Device)x1
  	micro SD	---
  	خروجی صدا	---
  	گسترش PLC	---
  	مقاومت انتهای باس	دارد (برای RS485/422)
  تغذیه	تغذیه ورودی	24Vdc±20% (Isolated Power)
  	توان مصرفی	0.3A@24V
  	ایزولاسیون	50MΩat 500VDC
  شرایط محیطی	ساختار حفاظتی	روبرو: IP65- پشت: IP20
  	دمای کارکرد	0 ~ 50˚C
  	دمای نگهداری	-20 ~ 60˚C
  	رطوبت	10%~90%@ 40°C (non-condensing)
  	مقاومت در برابر ولتاژ	AC500V/20mA/1 Min. (between charger & FG terminals)
  	لرزش	5 to 9Hz Half-amplitude: 3.5mm
  		9 to 150 Hz Constant Acceleration: 19.6m/s2 (2G)
  		3 directions of X, Y, Z: 10times (IEC61131-2 complaints)
  	مقاومت در برابر نویز	1000Vp-p, width 1us, rising time 1ns
  	مقاومت زمین	زیر 100Ω
  ابعاد/وزن	ابعاد برش	118.5 x 92.5 (mm)
  	عمق*عرض*طول	128.0 x 102.0 x 38.1 (mm)
  	وزن	450 (g)
  گواهی		CE, UL
