کلید مینیاتوری چیست؟

نوسانات ولتاژ ناشی از نوسانات برق ممکن است خطرناک باشد. دانشمندان مکانیسم‌های جدیدی را برای مهار نوسانات برق در سیستم‌های الکتریکی با پیشرفت تکنولوژی اختراع کرده اند. یک کلید مینیاتوری یکی از این مکانیسم هاست.

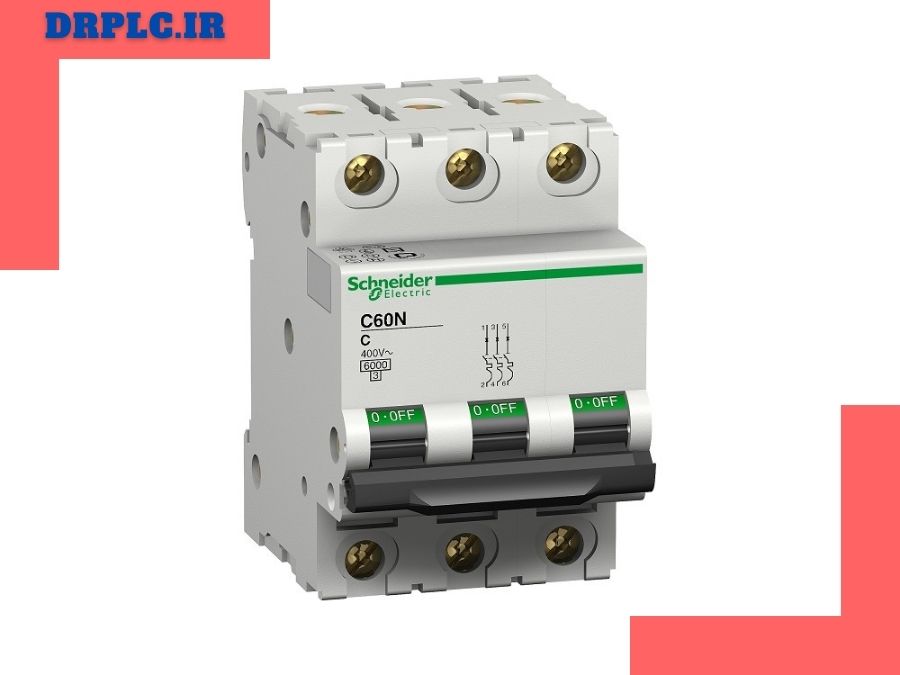

کلید مینیاتوری چیست

کلید مینیاتوری یا همان MCB مخفف واژه Miniature Circuit Breaker یک کلید الکتریکی است که به طور خودکار کار می‌کند. کلیدهای مدار مینیاتور برای جلوگیری از آسیب به مدار الکتریکی در نتیجه جریان اضافی در نظر گرفته شده است. آنها به گونه ای طراحی شده اند که در هنگام اضافه بار یا اتصال کوتاه به منظور محافظت در برابر خطاهای الکتریکی و خرابی تجهیزات، خاموش شوند.

کلید مینیاتوری یک مدارشکن الکترومغناطیسی کوچک از مدارهای الکتریکی در برابر اتصال کوتاه و جریان اضافه محافظت می‌کند. این دستگاه به طور خودکار عمل می‌کند، به این معنی که اگر یک اتصال کوتاه یا جریان اضافه رخ دهد، MCB به طور خودکار از مدار الکتریکی محافظت می‌کند.

MCB می‌تواند به سرعت خطاها را شناسایی کرده و به آن واکنش نشان دهد. به طور خاص، MCB به تغییر مدار به حالت باز کمک می‌کند زمانی که جریان عبوری از مقدار تنظیم شده بیشتر شود. بنابراین هدف اصلی MCB قطع جریان جریان و تعیین شرایط خطا است.

کلید مینیاتوری چگونه کار می‌کند؟

قطع کننده‌های مدار کوچک توسط جریان اضافه - جریان الکتریکی که از جریان ایمن تعیین شده فراتر می‌رود و از یک مکانیسم مکانیکی نسبتا قوی استفاده می‌کند که برای به حداقل رساندن خرابی‌ها و هشدارهای کاذب طراحی شده است، راه اندازی می‌شود.

جریان بیش از حد باعث می‌شود که نوار دو فلزی درون MCB گرم شود، خم شود و از بین برود. این یک کلید را آزاد می‌کند که نقاط تماس الکتریکی را از هم جدا می‌کند تا قوس (تخلیه الکتریکی) را محدود کند. قوس توسط یک نوار فلزی عایق به نام کانال قوس تقسیم شده و خنک می‌شود. پس از رفع عیب و تنظیم مجدد MCB ها، نقاط تماس دوباره بسته می‌شوند.

یک MCB برای محافظت در برابر اضافه بار و اتصال کوتاه طراحی شده است. اینها با استفاده از فرآیندهای جداگانه شناسایی می‌شوند. حفاظت اضافه بار توسط نوار دو فلزی با استفاده از عملیات حرارتی ارائه می‌شود، در حالی که حفاظت از اتصال کوتاه توسط سیم پیچ قطع از طریق عملیات الکترو مغناطیسی ارائه می‌شود.

اگر تخلیه به ویژه زیاد باشد، MCB خیلی سریع - در یک دهم ثانیه - خاموش می‌شود (فعال می‌شود). هنگامی که جریان اضافه به محدودیت‌های ایمنی نزدیک تر است، قطعه کندتر پاسخ می‌دهد.

انواع کلیدهای مینیاتوری

MCB‌ها بر اساس ویژگی‌های خاموش شدن آن به انواع مختلفی طبقه بندی می‌شوند که محدوده جریان خطای خاموشی است که دستگاه در صورت اتصال کوتاه یا اضافه بار کار می‌کند.

کلید مینیاتوری نوع A

MCB‌های نوع A دستگاه‌های بسیار حساسی هستند که زمانی که جریان به 2 تا 3 برابر جریان نامی برسد، فوراً خاموش می‌شوند. عمدتا برای محافظت از دستگاه‌های بسیار حساس استفاده می‌شود.

کلید مینیاتوری نوع B

یک MCB نوع B زمانی قطع می‌شود که جریان 3 تا 5 برابر جریان نامی با زمان کار 0.04 تا 13 ثانیه باشد. برای بارهای صرفاً مقاومتی که بارهای غیر القایی هستند یا با بارهای القایی بسیار کوچک که مقدار اندوکتانس قابل توجهی ندارند استفاده می‌شود. این نوع عمدتاً برای کاربردهای خانگی کم مصرف مانند مدارهای روشنایی، سیم کشی خانه و غیره استفاده می‌شود.

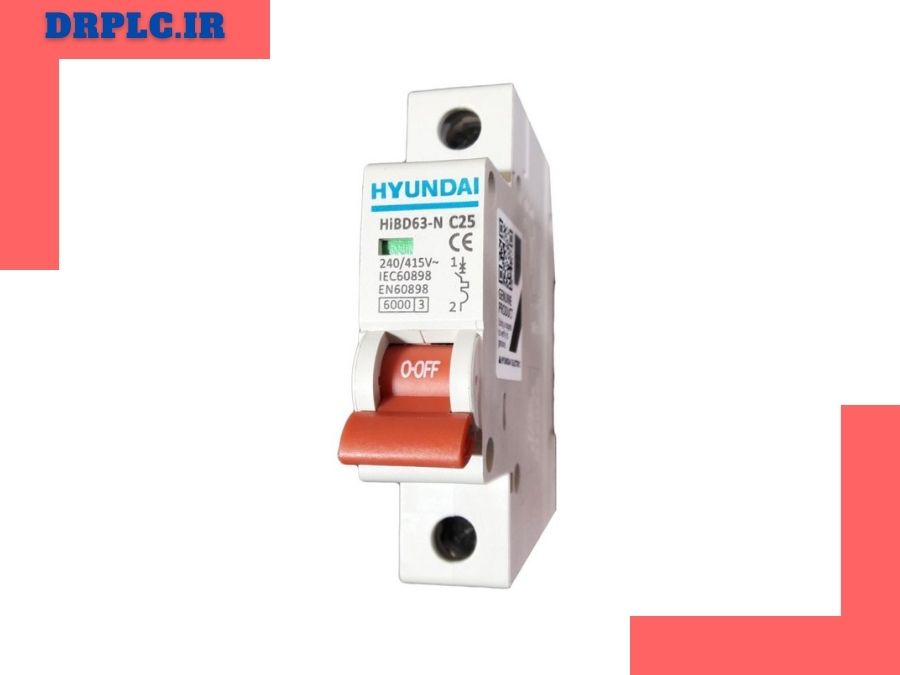

کلید مینیاتوری تیپB

کلید مینیاتوری نوع C

نوع C برای مقدار جریان 5 تا 10 برابر جریان نامی با زمان عملیاتی 0.04 تا 5 ثانیه عمل می‌کند. اینها برای بارهای القایی مانند موتورها، فن ها، ترانسفورماتورها و غیره استفاده می‌شوند که در آنها احتمال افزایش ناگهانی جریان یا افزایش ناگهانی وجود دارد. به طور عمده در کاربردهای تجاری و صنعتی استفاده می‌شود.

کلید مینیاتوری نوع D

نوع D دارای جریان تریپ 10 تا 20 برابر جریان نامی با زمان کارکرد 0.04 تا 3 ثانیه است. برای بارهای القایی بسیار بالا استفاده می‌شود. به طور عمده در کاربردهای صنعتی با قدرت بالا برای انواع تجهیزات مانند موتورهای سنگین، ترانسفورماتورها، اشعه ایکس، جوشکاری و غیره استفاده می‌شود.

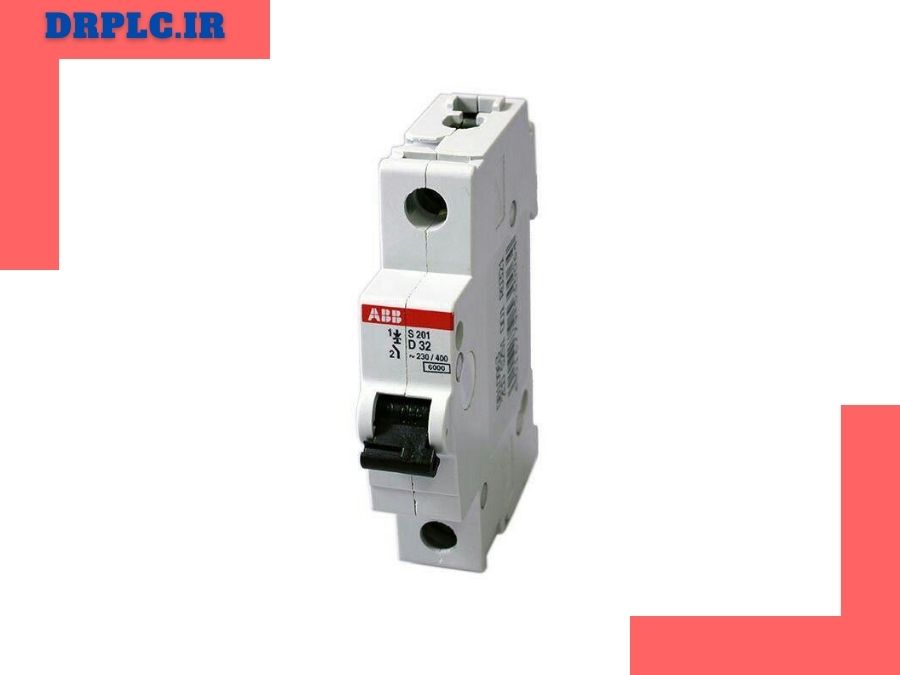

 کلید مینیاتوری تیپ D

کلید مینیاتوری نوع K

زمانی که جریان به 8 تا 12 برابر جریان نامی با زمان کارکرد کمتر از 0.1 ثانیه برسد، نوع K را ترک کنید. اینها برای بارهای القایی که شانس جریانهای هجومی بالایی دارند استفاده می‌شوند.

کلید مینیاتوری نوع Z

MCBهای نوع Z برای مقدار جریانی بین 2 تا 3 برابر جریان نامی با زمان کار کمتر از 0.1 ثانیه کار می‌کنند. MCBهای نوع A، K و Z در مقایسه با MCBهای نوع B، C و D زمان عملیات بسیار کمی دارند. کلاس A، K، و Z قطع کننده‌های بسیار حساسی هستند که برای محافظت از دستگاه‌های حساس به سرعت در مدت زمان کوتاهی کار می‌کنند.

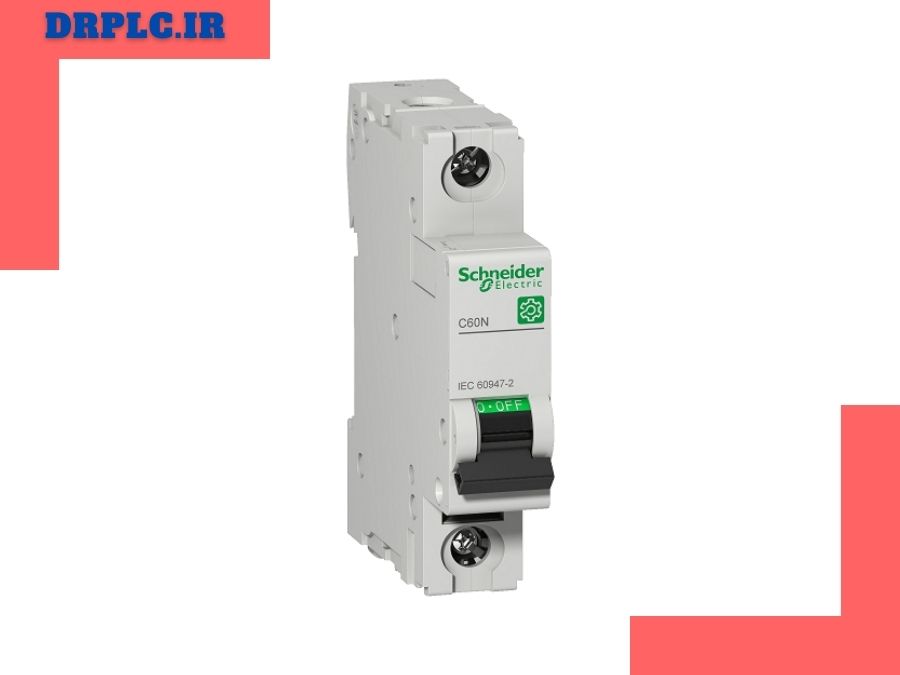

کلید مینیاتوری تیپ Z

کاربرد کلید مینیاتوری

تابلوهای برق خانگی

شما می‌توانید از MCB‌ها برای محافظت از خانه خود در برابر اضافه بار الکتریکی استفاده کنید. این دستگاه‌ها نسبت به فیوزها ایمن تر و قابل اعتمادتر هستند زیرا می‌توانند مقدار قابل توجهی برق را تحمل کنند. همچنین MCB توزیع برابر انرژی الکتریکی را در همه دستگاه‌ها تضمین می‌کند. هنگام استفاده از این دستگاه، نوسانات برق محدودی را در خانه خود تجربه خواهید کرد.

چراغ ها

اکثر خانوارها دارای سیستم روشنایی گسترده هستند. MCB‌ها می‌توانند نقش مهمی در توزیع موثر برق در تمام سیستم‌های روشنایی شما در خانه داشته باشند. به عنوان مثال، کارکردن لامپ‌های فلورسنت به برق بیشتری نسبت به لامپ‌های معمولی نیاز دارد. اینجاست که MCB مفید می‌شود. علاوه بر این، MCB به حفظ ایمنی و کیفیت لامپ‌ها کمک می‌کند.

کاربردهای صنعتی

شما می‌توانید از MCB‌ها به عنوان یک مکانیسم ایمنی موثر در صنایع بزرگ و کوچک استفاده کنید. در واقع، بیشتر تجهیزات صنعتی به منبع تغذیه تقریباً 30 کیلو آمپر نیاز دارند.

در چنین حالتی، باید از استفاده از فیوزهای قدیمی خودداری کنید و به سراغ MCB بروید. MCB‌ها با بهینه سازی جریان انرژی در تنظیمات تجاری به حفظ کارایی نصب و برنامه‌ها کمک می‌کنند. کاربردهای صنعتی رایج MCB شامل نانوایی ها، سوپرمارکت‌ها و هتل‌ها است.

بخاری

اگر بخاری در محل کار یا خانه خود نصب کرده اید، MCB‌ها راه حل‌های ایمنی قابل اعتمادی هستند که می‌توانید از آنها استفاده کنید. در بیشتر موارد، هیترها به راحتی نوسانات ولتاژ بالا را ایجاد می‌کنند، زیرا انرژی قابل توجهی را از منبع تغذیه می‌گیرند. با این حال، با نصب موثر یک MCB، می‌توانید از چنین سناریوهایی جلوگیری کنید.

انواع کلیدهای مینیاتوری

اتصالی

این کلیدهای مدار از طریق اتصال به برق، اتصال خود را به مرکز بار برقرار می‌کنند. به ویژه، یک گیره فرورفته که در انتهای کلید شکن قابل مشاهده است، در حین نصب به باس الکتریکی مرکز بار متصل می‌شود.

این دستگاه‌ها به دلیل نصب سریع و آسان آنها رایج شده اند. MCB‌های پلاگین برای فرکانس‌های 60 و 50 هرتز و ولتاژهای بین 600 ولت در دسترس هستند.

پیچ و مهره ای

شما به راحتی می‌توانید کلید‌های پیچ و مهره ای را با فلنج فلزی که از محفظه کلید مدار بیرون زده است شناسایی کنید. یک پیچ نصب شده از طریق این فلنج، کلید را به باس الکتریکی مرکز بار مرکز بار متصل می‌کند. در حال حاضر، قطع کننده‌های مدار بولت در کاربردهای مسکونی رایج نیستند.

کابل ورودی/کابل خروجی

هر قطب از این قطع کننده‌های مدار، لوله‌های قوس با 5-100 آمپر پیوسته در طرح‌های یک، دو و سه قطبی و کالیبراسیون قاب فولادی را ارائه می‌دهد. آنها همچنین گزینه‌های پایان و نصب حلقه تانگ متنوعی دارند.

مزایای کلید مینیاتوری

قابل آب بندی

آب بندی یک روش موثر و ایمن برای قفل کردن MCB‌ها در موقعیت‌های OFF و ON ارائه می‌دهد. که کاربر را قادر می‌سازد تا تعمیر و نگهداری ایمن را به صورت ایمن انجام دهد، از دستکاری جلوگیری کند، منبع تغذیه را کنترل کند و کلید را به طور ایمن قفل کند.

سازگار با محیط زیست

با توجه به آخرین نسل ترموپلاستیک‌های بدون هالوژن، امکان بازیافت MCB وجود دارد که به شما امکان می‌دهد آلودگی‌های محیطی را به حداقل برسانید.

حداقل تلفات برق

می‌توانید تلفات برق را بر اساس افت ولتاژ در پایانه‌های اصلی که معمولاً در جریان نامی دستگاه اندازه‌گیری می‌شود، محاسبه کنید. خوشبختانه MCB در پایانه‌های خود تلفات برق کمی دارد.

مکانیسم بدون جرقه

MCB هنگامی که یک اتصال کوتاه یا اضافه بار اتفاق می‌افتد خاموش می‌شود، حتی اگر اهرم عملیاتی را در وضعیت روشن نگه دارید. چنین ویژگی یک عملکرد محافظتی را فراهم می‌کند، به خصوص زمانی که دسته معیوب یا شکسته است. علاوه بر این، چنین ویژگی‌های ایمنی، بستن دستی کنتاکت‌ها را در شرایط خطا یا جریان بیش از حد غیرعملی می‌سازد.

طول عمر طولانی و عملکرد ایمن

MCB‌ها چندین سال کارایی ثابت را تضمین می‌کنند. هر قطب از این کلیدهای مدار به صورت جداگانه ایمن است. هنگامی که یک خطا رخ می‌دهد، تمام قطب‌ها را خاموش می‌کند و ویژگی‌های ماشه در طول عمر خود قابل اعتماد باقی می‌مانند. همچنین، هنگامی که یک عیب اتفاق می‌افتد، مکانیسم قوس به سرعت قوس را خاموش می‌کند، که به کاهش خطر آتش سوزی کمک می‌کند و طول عمر تجهیزات را به حداکثر می‌رساند.

جمع و جور و جهانی بودن

MCB‌ها هم عملکرد جداکننده و هم عملکرد حفاظت مدار دارند. در این حالت عملیات ایزولاسیون و حفاظت جریان اضافه در یک واحد انجام می‌شود. جدای از آن، ابعاد MCB‌ها جمع و جور است، به این معنی که اگر آنها را در کنار هم نصب کنید، می‌توانید فضای زیادی را ذخیره کنید.

ساختمان کلید مینیاتوری

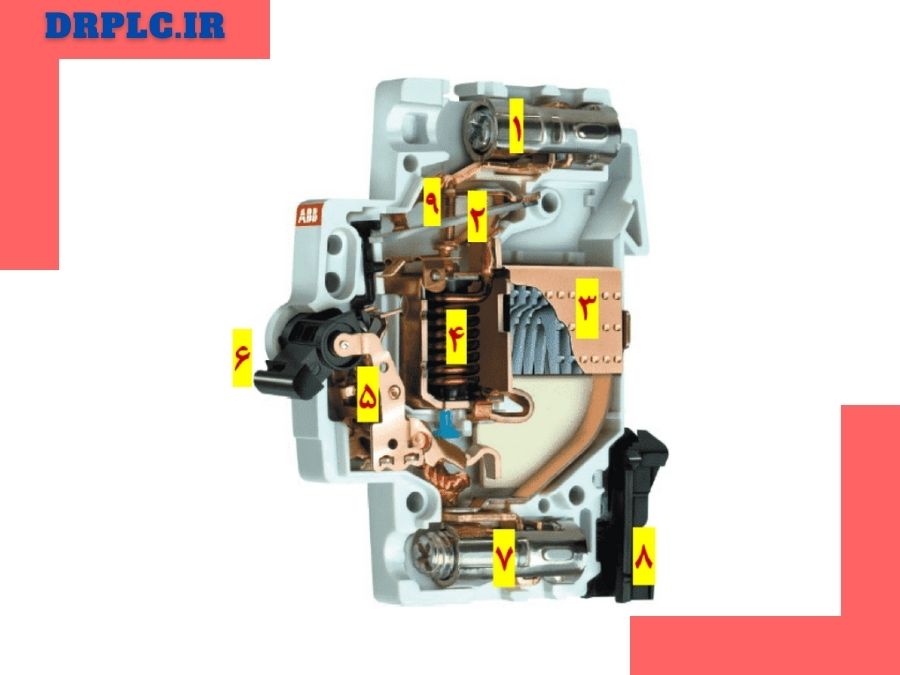

ساختمان کلید مینیاتوری

  1.  ترمینال ورودی
  2.  حفاظت حرارتی
  3. جرقه گیر
  4.  حفاظت الکترومغناطیسی
  5. مکانیزم اهرم
  6. اهرم قطع و وصل
  7.  ترمینال خروجی
  8.  ریل نگهدارنده
  9. پیچ کالیبره

فروشگاه دکتر پی ال سی فروشنده انواع کلید های مینیاتوری در برندها و تیپ های مختلف با بیش از دو دهه تجربه در زمینه تجهیزات و اتوماسیون صنعتی و با در اختیار داشتن مهندسین و کارشناسان فروش خبره در این حوضه میتواند به شما ضمانت خریدی مطمئن و راحت با قیمتی مناسب را بدهد.شما میتوانید از طریق واتساپ با مشاورین ما در ارتباط باشید و استعلام لحظه ای قیمت ها را بگیرید.

سوالات متداول درباره کلید مینیاتوری

چگونه کلید مینیاتوری ها را تست می‌کنید؟

برای تست کلید مینیاتوری پس از نصب، به یک ولتاژ سنج قابل حمل مناسب از یک سازنده معتبر نیاز دارید. متخصصان برق همچنین توصیه می‌کنند قبل از نصب مکانیسم سوئیچینگ کلید مینیاتوری ها را به صورت دستی بازرسی کنید. به طور معمول، درجه فشار بیشتری برای باز و بسته کردن مدل‌های قابل اعتمادتر مورد نیاز است.

آیا می‌توانید کلید مینیاتوری ها را ترکیب کنید؟

هنگام انتخاب کلید مینیاتوری، مشخصات بیشتر از نام تجاری اهمیت دارد، بنابراین در تئوری، می‌توانید از هر قطعه ای که با دستگاه خاصی سازگار است استفاده کنید. با این حال، ترکیب مارک‌های متفاوت در یک نصب توصیه نمی‌شود، زیرا باعث می‌شود تست کمتر قابل اعتماد باشد و می‌تواند ضمانت‌های نصب را باطل کند.

چرا کلید مینیاتوری ها به فیوز ترجیح داده می‌شوند؟

کلید مینیاتوری ها عملکردی مشابه فیوزهای الکتریکی دارند که برای ذوب شدن و در نتیجه قطع شدن مدار در صورتی که جریان عبوری از حد تعیین شده بیشتر شود، طراحی شده اند. با این حال، فیوزها می‌توانند کمتر از کلید مینیاتوری ها قابل اعتماد باشند، فیوزها در تنظیمات ولتاژ پایین بهتر کار می‌کنند و پس از استفاده نیازی به تعویض ندارند.

تفاوت بین MCB و MCCB چیست؟

کلیدهای مدار قالبی (MCCB) عملکرد بسیار مشابهی با MCB دارند اما ظرفیت بالاتری نیز دارند. MCB‌ها همه دستگاه‌های زیر 100 آمپر هستند و برای مدارهای ولتاژ پایین طراحی شده اند، بنابراین منحنی جرقه آنها قابل تنظیم نیست. در مقابل، MCCB‌ها دارای ویژگی‌های جرقه قابل تنظیم هستند، به این معنی که می‌توان آنها را با ولتاژهای بالاتر و در برخی موارد تا 2500 استفاده کرد.

تفاوت بین MCB و ELCB چیست؟

ELCB‌ها (شکن‌های مدار نشت کننده زمین) از سیم زمین به عنوان روش اصلی کنترل جریان الکتریکی و جلوگیری از برق گرفتگی استفاده می‌کنند. آنها با شناسایی هرگونه ولتاژ سرگردان در محفظه دستگاه و سپس شکستن مدار در صورت تخطی از سطح تعیین شده کار می‌کنند. آنها عملکرد مشابه RCD‌ها را انجام می‌دهند، اما دومی ولتاژ سرگردان را مستقیماً تشخیص می‌دهد و بنابراین اکنون بیشتر مورد علاقه برقکاران است.

تفاوت بین MCB و RCD چیست؟

دستگاه‌های جریان باقیمانده (RCD) شکل متفاوتی از تجهیزات ایمنی الکتریکی هستند. در حالی که MCB‌ها عملکرد کلی دارند، RCD‌ها به طور خاص برای محافظت در برابر خطر برق گرفتگی مکرر در اثر تماس با سیم‌های در معرض یا کابل‌های ارت نادرست ساخته شده اند. آنها مستقیماً در مدارهای الکتریکی برای شناسایی عیوب و قطع جریان‌های بالقوه خطرناک عمل می‌کنند.
