برای ارتباط PLC با شبکه های مختلف صنعتی نیاز به پورت شبکه روی سی پی یو با نصب کارت شبکه در کنار آن داریم و اگر در صورتی که CPU فاقد پورت شبکه باشد یا اینکه پورت شبکه ی آن تمام امکانات شبکه را پوشش ندهد از کارت شبکه استفاده میکنیم که در کل دو نوع کارت شبکه داریم :
1-MC یا کارت حافظه که برای CPU ها قدیمی با اسلات MC استفاده میشود.
2-MMC یا کارت حافظه میکرو که نوعی از کارت حافظه کوپکتر شده است که در حال حاضر تمامی CPU های فعلی S7-300 را پشتیبانی میکند.
همچنین کارت شبکه PROFIBUS که در رک 300 نصب میشود نیز به دو دسته کلی تقسیم میشود:
1کارت شبکه ای PROFIBUS-DP
2-کارت شبکه ای PROFIBUS-FMS
کارت ارتباطی شبکه CP:
این کارتها برای برقراری ارتباط بصورت POINT TO POINT ،پروفی باس،پروفی نت یا اترنت استفاده می شوند.
MODBUS دارای 3 نوع مختلف است:
* Modbus RTU/ASCII که روی RS485 یا RS232 کا میکنند.
* Modbus TCP/IP که برای اترنت مورد استفاده قرار میگیرد.
* Modbus Plus که بصورت TOKEN PASS وبا سرعت بالا است.
ودر نسخه های MODBUS RTU از دانگل های MASTER یا SLAVE استفاده می شود.

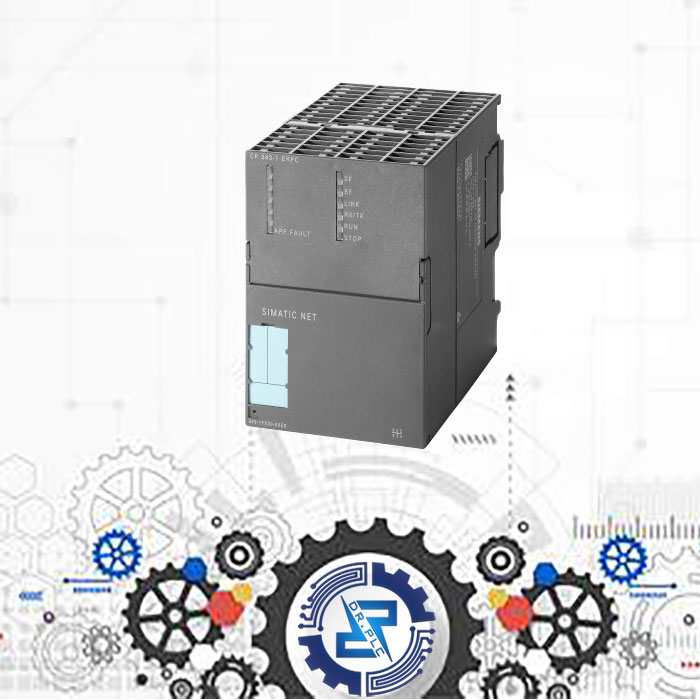

کارت ارتباطی CP343-1 ERPC با کد فنی 6GK7343-1FX00-0XE0:
| COMMUNICATIONSPROCESSOR CP343-1 ERPC FOR CONNECTING SIMATIC S7-300 CPU TO INDUSTRIAL ETHERNET AND TO VARIOUS DATABASES. FUNCTIONS: TCP/UDP, S7-COMM, OPEN COMM. WITH AND WITHOUT RFC 1006, MULTICAST, WEBSERVER, TIME VIA SIMATIC PROCESS OR NTP, ACCESSPROTECTION VIA IP-ACCESS LIST, SNMP, DHCP, C-PLUG, GIGABIT-SS 1X RJ45 (10/100/1000 MBIT); |
