RAIL L=530MM

مشخصات فنی ریل S7-1500

زیمنس آخرین نسل سیستم اتوماسیون را با سری ۱۵۰۰ معرفی نمود. زیمنس در نظر دارد S7-1500 را جایگزین PLC S7-300 و PLC S7-400 زیمنس نماید. این PLC S7-1500 زیمنس که جدیدترین PLC هم به شمار می رود می تواند تا ۳۲ ماژول را شامل شود.  این نوع پی ال سی بر روی ریل جایگذاری می شوند و برای اتصال ماژول های مربوطه باید از کانکتوری به نام U استفاده نمایید. جهت نصب قلاب موجود در پشت برد PLC را در روی ریل قرار داده سپس اسلاید موجود در پشت PLC را به طرف پایین کشیده و سپس طرف دیگر ریل را نیز وارد قلاب کنید. در پایان کار اسلایدر ها را رها کنید.

جهت اتصال واحد های گسترش یافته نیز میتوان از ریل های استاندارد استفاده کرد. جهت انجام این کار ابتدا واحد پایه (CPU اصلی) را روی ریل قرار داده و سپس با استفاده از باس کانکتور ، ماژول های جانبی را به آن می­افزاییم.

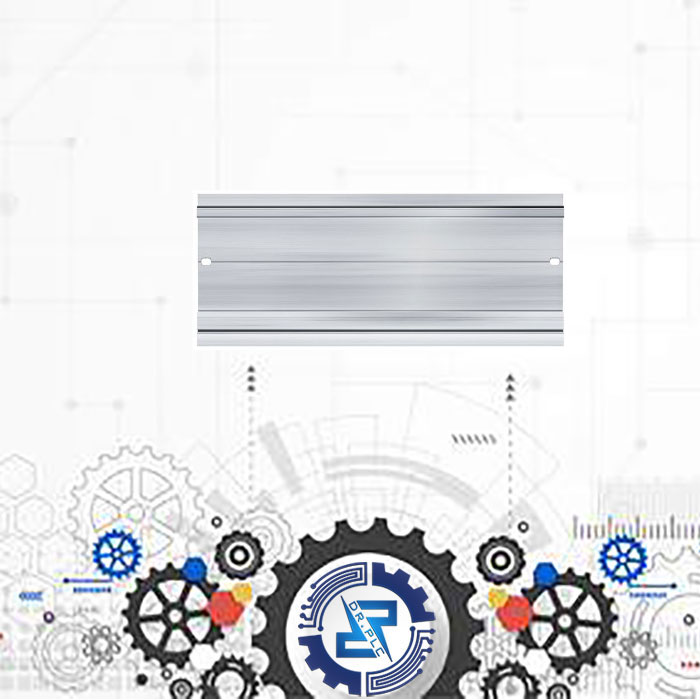

- RAIL L=530MM یکی از مدل های S7-1500  از شرکت زیمنس به مشخصات فنی 6ES7590-1AF30-0AA0 :

MOUNTING RAIL 530 MM (APPR. 20.9 INCH); INCL. GROUNDING ELEMENT, INTEGRATED DIN RAIL FOR MOUNTING OF SMALL COMPONENTS SUCH AS CLAMPS, FUSES OR RELAYS
