-مشخصات فنی ریل S7-300
PLC های S7-300 به صورت ماژولار طراحی شده اند که در این مدل PLV ها این ماژول ها بر روی ریل نصب میشوند.انواع مختلفی از ریل ها با طول های مختلف وجود دارند که کاربر میتواند از آنها برای نصب ماژول های مورد نیاز استفاده کند. نحوه نصب ریل و قرار گرفتن ماژولها بر روی بر روی آن بدین گونه است که برای نصب ریل بعد از انتخاب مکان مناسب در دمای مجاز باشد.ریل به پایه اش پیچ میشود در صورتیکه پایه فلزی باشد باید مقاومت الکتریکی بین پایه و ریل بسیار ناچیز باشد در نهایت سیم محافظ به منظور حفاظت الکتریکی به ریل متصل میشود که در این مورد نیز باید اتصال الکتریکی بین ریل و کابل محافظ کاملا برقرار شده باشد نکته مهم این است که ریل را هم میتوان به صورت افقی و عمودی نصب کرد که در حالت افقی دمایی مجاز دمایی مجاز C 60-0 و در حالت عمودی C 40-0 است. پس از نصب ریل پایه ای برای نصب ماژول های مختلف می باشد میتوان ماژول ها را روی آن نصب کرد.

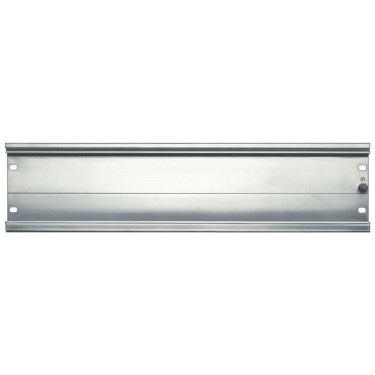

قطعه RAIL L=830MM با مشخصات فنی 6ES7390-1AJ30-0AA0 از سری مدل های S7-300 شرکت زیمنس است که دارای ریل L=830MM میباشد.
