کارتهای ورودی و خروجی برای برقرای ارتباط بین plc ها ودنیای بیرون استفاده می شوند که در plcهای زیمنس به آنها Signal modul می گویندو بصورت AO,AI,DO,DI نشان داده می شوند.کارتهای ورودی (دیجیتال یا آنالوگ) اطلاعات را دریافت کرده براساس برنامه نوشته شده در PLC تغییرات لازم را ایجاد می کنند اما درکارتهای خروجی (دیجیتال یا آنالوگ)،خروجی PLC براساس مقدار آنها تغییر خواهد کرد.
در PLC های زیمنس 5گروه کارت ورودی خروجی وجود دارد:
- کارتهای ورودی دیجیتال(DI) که بصورت 24/220VDC هستند.
- کارتهای خروجی دیجیتال(DO) که دردو نوع ترانزیستوری و رله ای وجود دارند.
- کارتهای ورودی /خروجی دیجیتال که فقط در سری S7-300 وجود دارند.
- کارتهای ورودی /خروجی آنالوگ که باز هم فقط در سری S7-300 وجود دارند.
- کارتهای ورودی آنالوگ که درحالتهای جریانی،ترموکوپلی،ولتاژی یا مقاومتی هستند.
- کارتهای خروجی آنالوگ که بصورت جریانی یا ولتاژيی اند.
کارت خروجی دیجیتال:این کارتها یک سیگنال دوحالته تولید می کنند ودرمواردی که دستگاه دو حالت دارد مثل روشن یا خاموش مانند رله ها،کنتاکتورها ولامپها، استفاده می شود.سیگنال خروجی این کارتها AC یا DC است ومی توانند سیگنالهای متفاوتی داشته باشند که متداول ترین آنها 24VDC است.

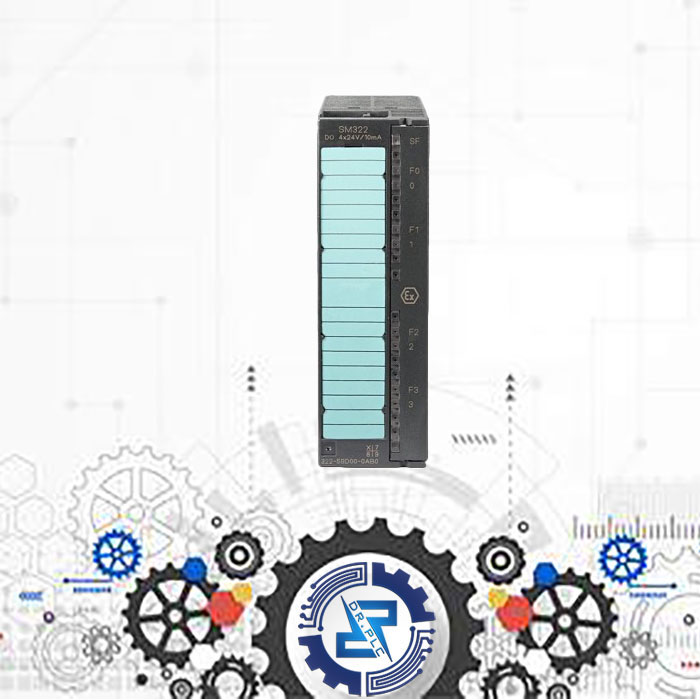

کارت خروجی دیجیتال 4 تایی برای محیط های انفجاری با کد فنی 6ES7322-5SD00-0AB0 از سری S7-300 شرکت زیمنس با ولتاژ تغذیه 24VDC و 10MA و دارای 20 پین است.
FOR SIGNALS FROM HAZARDOUSAREAS CAPABLE OF DIAGNOST.,PTB-TESTED
