پی ال سی فتک از شرکت FATEK تایوان که کارخورد را درسال 1992 شروع کرده است وبا فناوری SOC(SYTEM ON CHIPS) توانسته است دربین رقبای خود گام بزرگی بردارد.این فناوری سبب شده است که کلیه موارد موردنیاز مانند سی پی یو،پورتهای ورودی و خروجی،کنترل مکانNC،ورودی های باسرعت بالا ووقفه داروپورتهای ارتباطی درکنارهم قرار گیرند.
پی ال سی های فتک شامل دو سری FBs و B1 عرضه شده اند.سری FBs که با بیش از 300دستور می تواند خواسته ها ونیازهای کاربران را برطرف سازدوامکان نوشتن برنمه های پیچیده را به سادگی فراهم آوردودستورات مناسبی برای شبکه کردن PLC ها وکنترل PID درنظر گرفته شده است.این پی ال سی از سریهای پرفروش پی ال سی های فتک می باشد که دارای 3نوع:
1.پردازنده اقتصادی تیپ MA
2.پردازنده پیشرفته تیپ MC
3.پردازنده پیشرفته و کنترل مکان تیپ MN
در سری B1 که شامل پرکاربردترین و بهترین دستوراتی است که موردنیاز کاربران بوده است که از سری FBs انتخاب شده اند،گنجانده شده است.
ازبارزترین ویژگیهای این پی ال سی قیمت بسیارمناسب و رقابتی آن در میان سایرنمونه هاست.
واحد اصلی(Main Unit)- مدل اقتصادی
- خروجی ترانزیستوری
- امکان تعیین وضعیتSINK/SOURCEبودن ورودیها
- خروجی 24VDC/400mA جهت تغذیه ورودیها، HMIو...
- قابل گسترش از سمت راست (I/Oدیجیتال و آنالوگ)
- غیرقابل گسترش از سمت چپ(ماژولهای ارتباطی)
- پشتیبانی از بردهای شبکه سریال RS232و RS485
- پشتیبانی از بردهای شبکه Ethernet
- پشیبانی از برد شبکه CANopen
- پشتیبانی از بردهای آنالوگ
- ساعت و تاریخ داخلی(RTC)
|
مشخصات
|

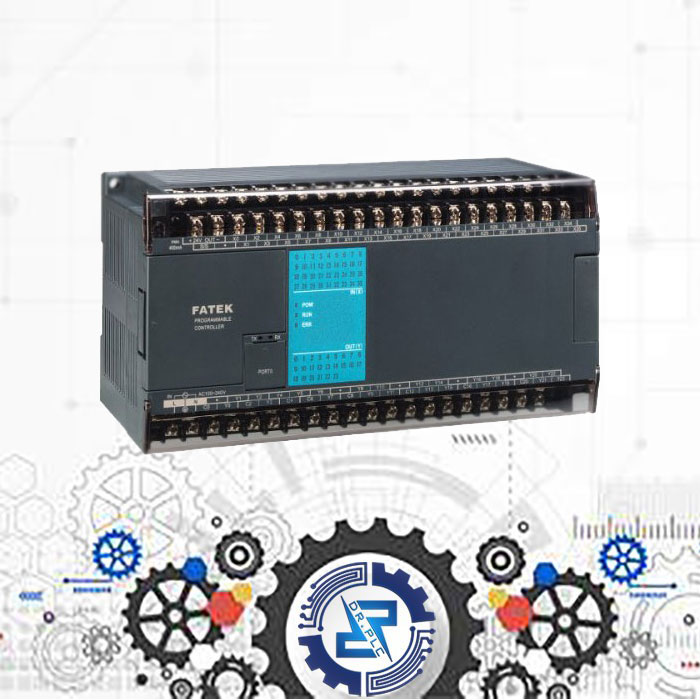

FBS-60MBT2-AC
|
توضیحات
|
|
ورودی دیجیتال
|
24VDC
|
فرکانس 100KHz
|
2عدد
|
36 ورودی دیجیتال
فقط Sinkیا Source
|
|
فرکانس 20KHz
|
6 عدد
|
|
فرکانس 5KHz
|
28عدد
|
|
خروجی دیجیتال
|
رله (2A)
|
-
|
-
|
|
ترانزیستور:
24VDC / 0.5A
|
فرکانس 100KHz
|
2 عدد
|
24 خروجی دیجیتال فقط Sink
|
|
فرکانس 20KHz
|
6 عدد
|
|
فرکانس پایین
|
16 عدد
|
|
پورت ارتباطی
|
ثابت
|
1پورت(RS232-4pins mini DIN)
|
فقط پروتکل FATEK
برای پروگرام یا ارتباط با HMI
|
|
Serial
|
2 پورت سریال مطابق بردهای ذیل:
FBs-CB55, FBs-CB22, FBs-CB25, FBs-CB2, FBs-CB5
|
فقط یک برد آنالوگ یا شبکه
|
|
Ethernet
|
یک برد Ethernetکه هر پورت دو پورت اترنت ارایه میکند:
FBs-CBE, FBs-CBEH
|
|
|
CANopen
|
یک برد CANopenکه شامل بردهای :
FBs-CBCAN, FBs-CBCANH
|
|
گسترش I/Oدیجیتال
|
بله
|
256 ورودی
256 خروجی
|
|
گسترش I/Oآنالوگ
|
برد
|
FBs-B2A1D ، FBs-4AD ، FBs-2DA
|
فقط یک برد آنالوگ یا شبکه
|
|
ماژول
|
FBs-2DA, FBs-6AD, FBs-4A2D, FBs-4DA
|
32 کانال ورودی
32 کانال خروجی
|
|
دما و ترکیبی و دیگر
|
FBs-2TC, FBs-6TC, FBs16TC, FBs-6RTD, FBs-16RTD, FBs-6NTC
------------------------
FBs-2A4TC, FBs-2A4RTD
-------------------------
FBs-4PT
|
16 کانال دما
|
|
لودسل
|
FBs-1LC, FBs-2LC, FBs-2LCH, FBs-2LCHR
|
32 کانال لودسل
|
|
ساعت و تاریخ
|
بله
|
-
|
|
منبع تغذیه
|
220VAC
|
-
|
|
نوع ترمینال
|
7.62mm fixed terminal block
|
-
|
|
امکان جدا شدن ترمینال ها
|
بله
|
-
|
|
ابعاد(ع×ط×ا)mm
|
90×175×80
|
-
|
