رله برد یکی از پراستفاده ترین وکاربردی ترین تجهیزات در اتوماسیون صنعتی است.رله نوعی کلید الکتریکی سریع است که باهدایت یک مدار الکتریکی می توان آن را باز یابسته کرد.این کلید به صورتهای مختلف مکانیکی،حرارتی،مغناطیسی و...می باشد.هررله دارای 2پایه به نام فرمان می باشدکه باوصل شده ولتاژ مشخصی به این پایه ها،رله فعال می شود.
نکاتی که برای انتخاب یک رله مناسب باید درنظر بگیریم شامل:
1.ولتاژ ورودی:که به نام ولتاژ تحریک رله بردیا ولتاي تغذیه رله برد هم شناخته می شودودر اندازه های 5،12،48،110 و220ولت می باشد وبه دوصورت ACیا DC است.
2.جریان کنتاکت ها:درآمپرهای مختلف 5،6،10،16،20 و25 آمپر است.
3.تعدادکانال:تعدادکانالها بصورت2،4،6،8،12 و16کاناله هستندوبه معنی تعدادرله های موجودبر روی برد است.
4.رنج ولتاژ خروجی:این رنج حداکثر30VDC یا 250VAC است.
5.قابلیت جداشدن رله ها
6.قابلیت جداشدن برد
7.نشانگر LEDبرای نمایش وضعیت کنتاکتها
8.جنس برد الکترونیک
9.نگه دارنده رله:که اهمیت بالایی داردونباید برای پایین آوردن قیمت تمام شده رله برد،آنرا حذف کرد چراکه باعث ذوب شدن پایه های رله وسوکت خواهد شد.
10.حفاظت های جانبی
11.دیود هرزگردوپل دیود
انواع رله برد شامل: رله های جریانی،رله های فرکانسی،رله های توانی،رله های جهتی، رله های امپدانسی، رله های وابسته به کمیت های فیزیکی

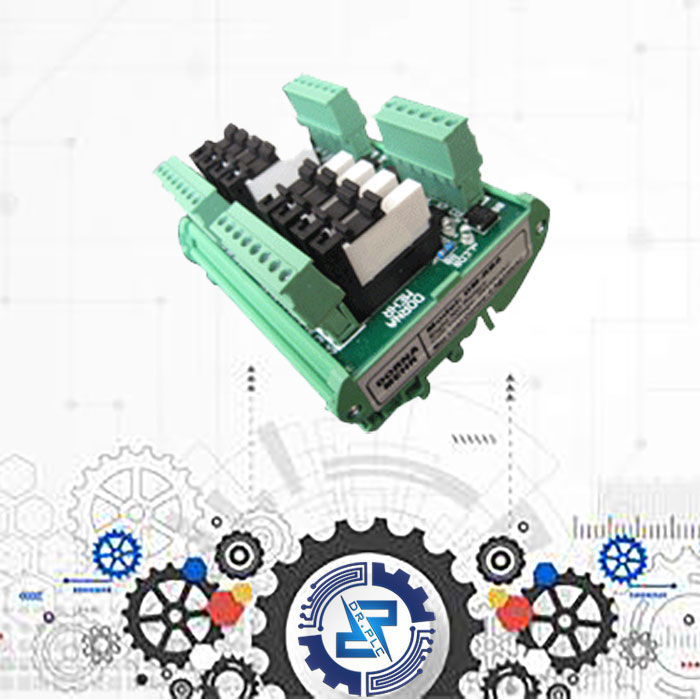

رله برد سری DM-RB4 که شامل رله برد 4 رله های،6 آمپر ،قابل نصب بر روی ریل و دارای نمایشگر LED است وولتاژ ورودی آن 24VDC است.
